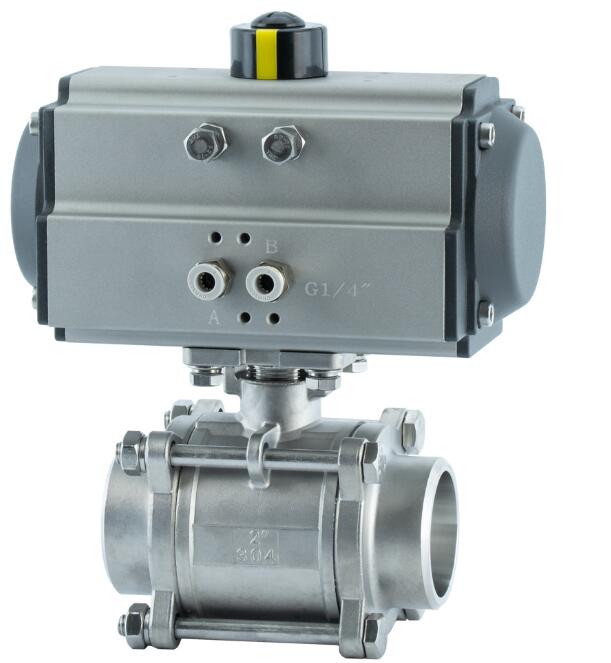

三片式焊接气动球阀产品概述：
三片式焊接气动球阀采用一体化结构，与气动执行器相配，造型美观、轻便宜人，拆装快捷，操作灵活，性能卓越，配套简单，流通能力大，广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业自动化系统中。
三片式焊接气动球阀用途特点：
设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
焊接方式：对焊、承插焊、
全流量通径浮动球
采用ISO5211直接安装执行器的高平台设计
球阀与球体之间带防静电装置
双碟形弹片自动压紧填料设计
三片式高平台球阀通常应用压力,温度高，密封要求严格场合.
密封有自清洁特性，当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。因此除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。
三片式焊接气动球阀性能规范：
|
产品口径 |
15-100MM |
|
产品压力 |
1.0Mpa-4.0Mpa |
|
阀体材质 |
铸钢，不锈钢304，316，316L |
|
球体材质 |
铸钢，不锈钢304，316，316L |
|
密封材质 |
PTFE ,PPL,合金钢 |
|
适用温度 |
-30～+300℃ |
|
适用介质 |
水，气体，油品等 |
|
控制方式 |
开关型，调节型 |
|
驱动方式 |
手动、气动、电动 |
|
球阀参数 |
气动执行器参数 |
||
|
连接 |
焊接连接 |
缸体 |
硬质阳极氧化处理 |
|
阀体 |
WCB,304,316,304L,316L |
活塞 |
双活塞齿轮齿条的结构设计 |
|
阀芯 |
304,316,304L,316L |
可选 |
双作用或弹簧复位式 |
|
密封 |
PTFE,PPL，硬质合金 |
位置 |
带可视指示器NAMURNORM附件安装标准 |
|
公称 |
PN16/25/40/63KG |
行程 |
能在2个方向进行精准的±5°调节 |
|
适用 |
适用于液体、气体等介质 |
使用 |
齿轮齿条式设计正常使用寿命百万次 |
