疏水阀的出入口管道设计原则

入口管

疏水阀入口管管径应按极大凝结水量计算，不可根据平均负荷计算;

疏水阀入口管应设在蒸汽管道的末端，并从管道底部接出至疏水阀;

疏水阀的入口管应设在蒸汽加热设备的极低点;

从凝结水出口至疏水阀入口的管道布置应尽可能的短，减少拐弯,并使凝结水自流进入疏水阀;

疏水阀入口管管段为水平敷设时，应坡向疏水阀;疏水阀的安装位置应低于凝结水排出点;

疏水阀前要设置切断阀，疏水阀本体没有过滤器时，应在疏水阀与前截断阀之间安装Y型过滤器。

凝结水出口管的极低点进疏水阀前设DN20的排污闸阀。

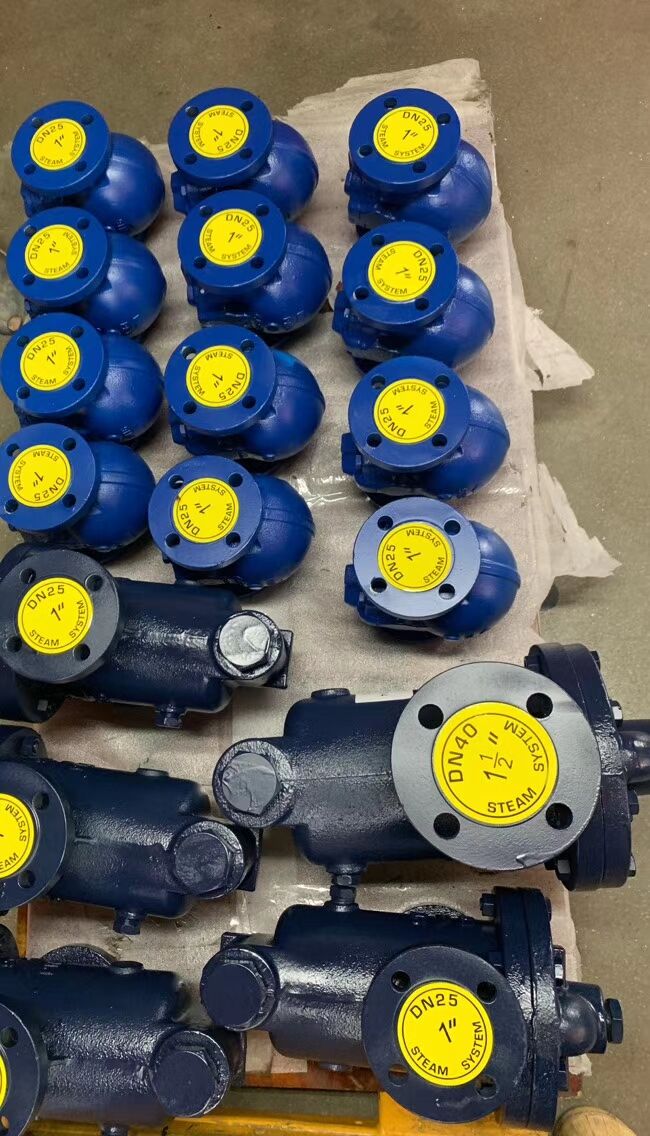

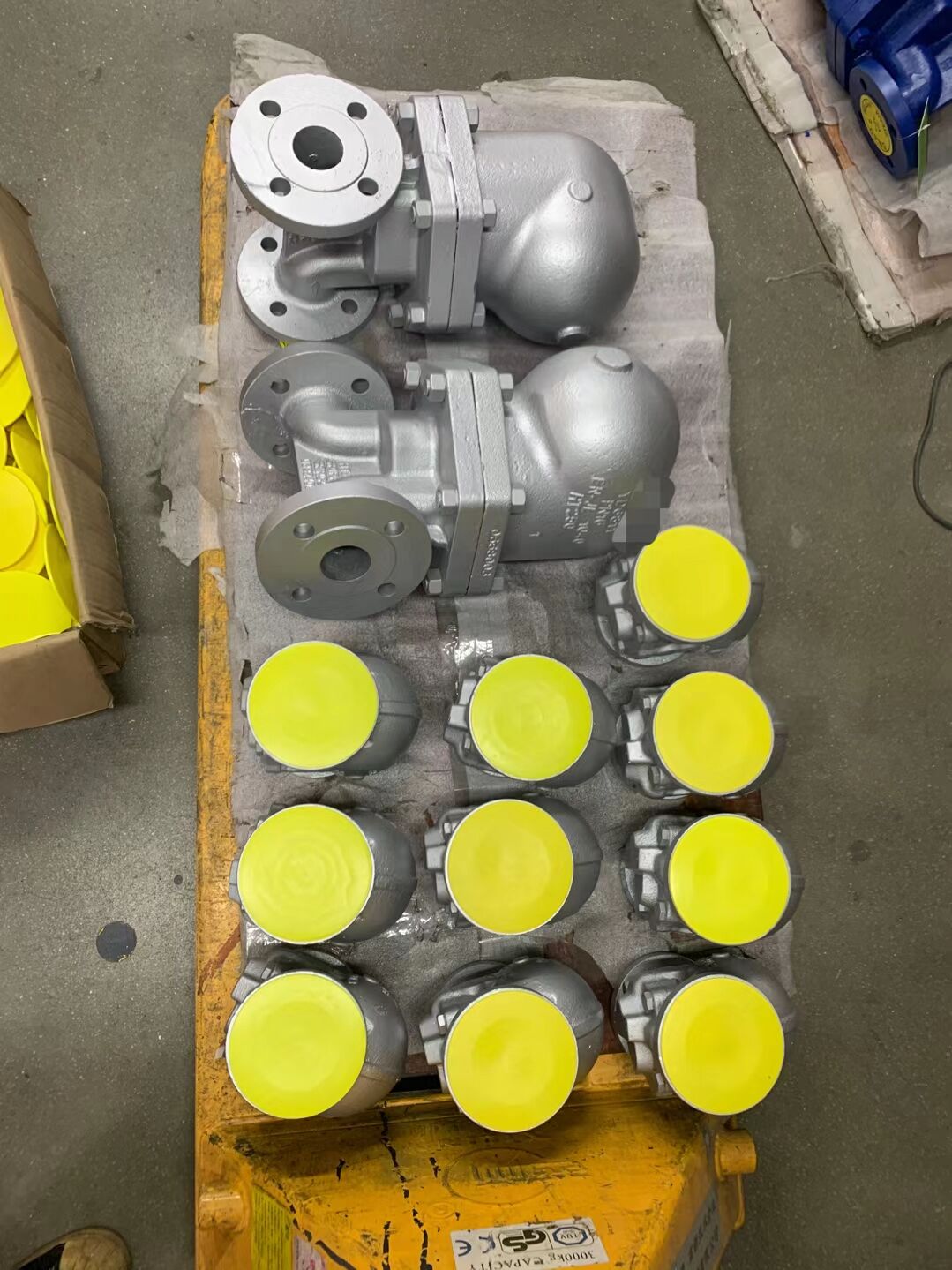

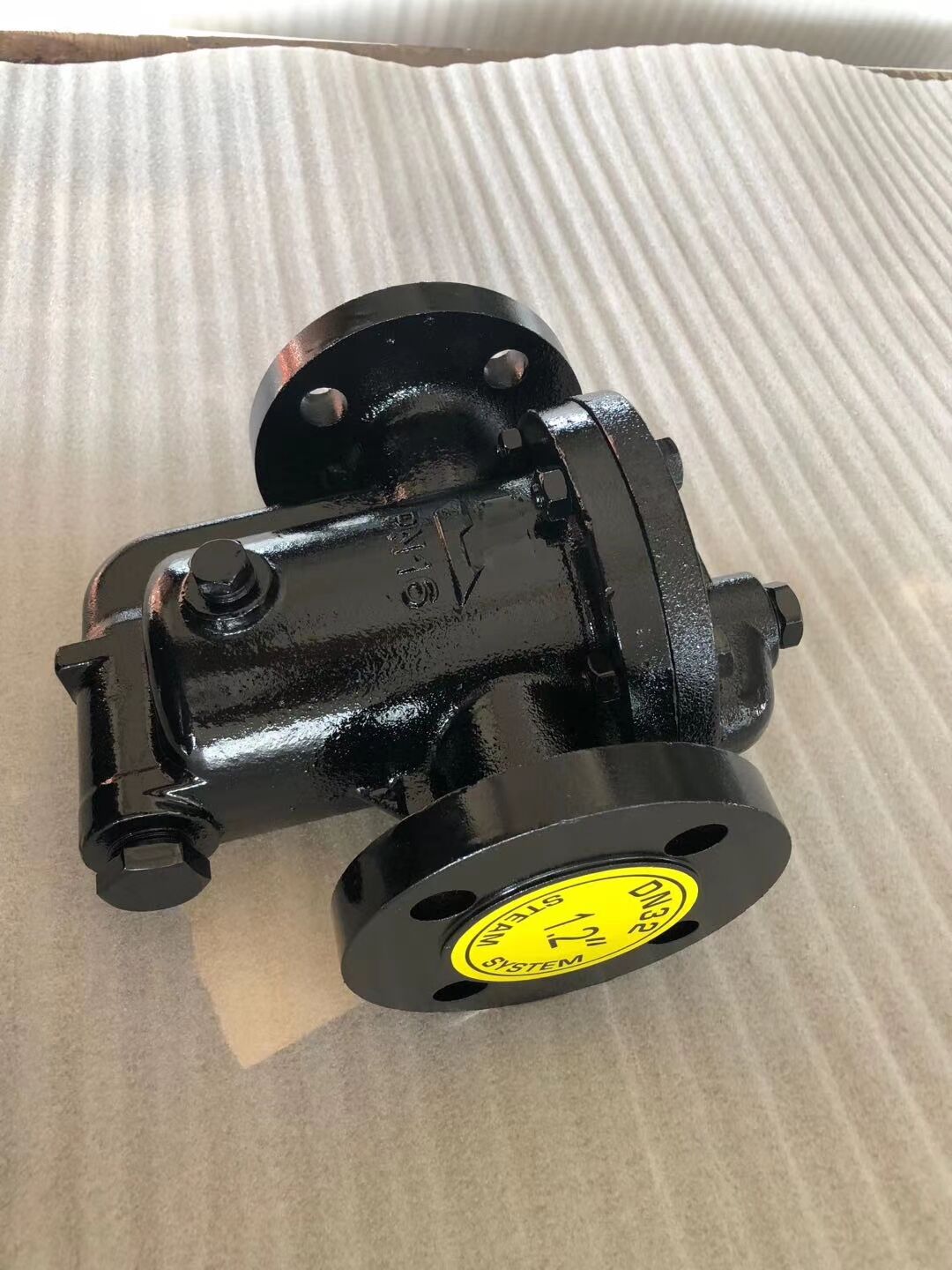

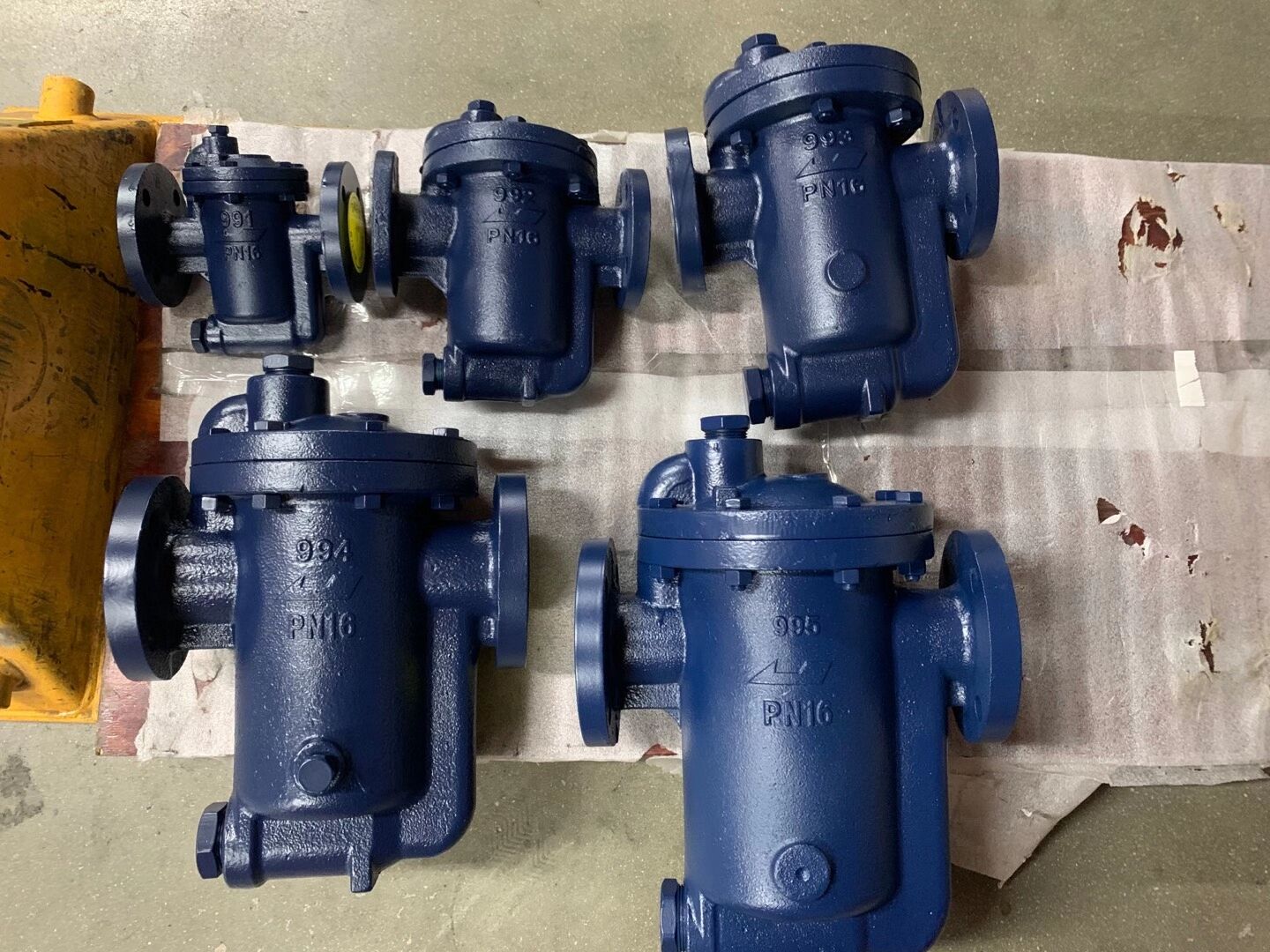

 疏水阀

出口管

疏水阀的出口管尽量减少背压，管径要大，管道布置尽量短，少拐弯，尽量减少向上提升的立管;

疏水阀后凝结水管道提升立管的高度,根据疏水阀的极低入口压力时疏水阀所能提供的背压及回水系统的阻力和凝结水回收设备的操作压力确定的;

疏水阀后要设切断阀，疏水阀与后切断阀之间应设DN20检查阀,当凝结水就地排放时，疏水阀后可不设切断阀和检查阀;

疏水阀后凝结水管高于疏水阀，疏水阀出口管有向上的提升立管时，疏水阀后应设止回阀。几个设备的凝结水管连接在一起时，需在每个疏水阀后安装止回阀。热动力式疏水阀后可不设止回阀;

疏水阀出口管插入水箱水面以下时，在出口管弯头处下方开一-个08mm小孔。

从不同压力的蒸汽疏水阀排出的凝结水应分别接至各自的凝结水总管，其相接时，凝结水支管应在凝结水回收总管上部顺介质流向呈45°斜接。

但当蒸汽压力虽不同，而疏水阀后的背压较小且不影响低压疏水阀的排水时，可合用一个凝结水回收总管,各疏水阀后的凝结水支管与凝结水回收总管相接处应设止回阀。
