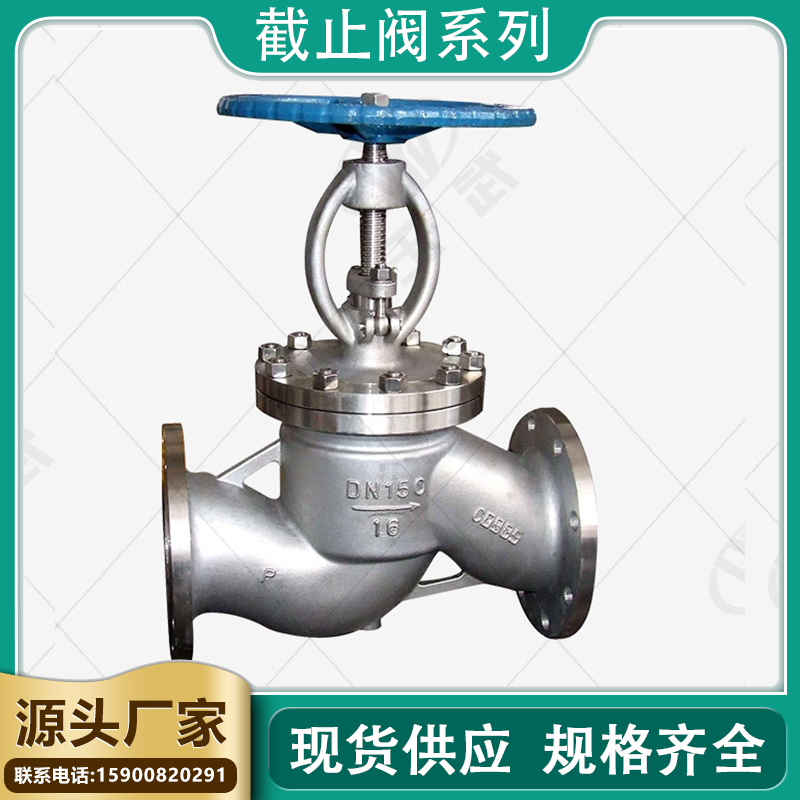

截止阀的结构形式： 　　

截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。 　　　

截止阀的安装与维护应注意以下事项： 　　

1、手轮、手柄操作的截止阀可安装在管道的任何位置上。2、手轮、手柄及伟动机构，不允许作起吊用。3、介质的流向应与阀体所示箭头方向一致。 　　　

截止阀优点： 　　　

1、结构简单，制造和维修比较方便。 2、工作行程小，启闭时间短。3、密封性好，密封面间磨擦力小，寿命较长。 　　　

截止阀的缺点： 　　　

1、流体阻力大，开启和关闭时所需力较大。2、不适用于带颗粒、粘度较大、易结焦的介质。3、调节性能较差。 　　　

截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

返回

截止阀的主要标准

①GB12233-89 《通用阀门铁制截止阀与》

②GB12235-89 《通用阀门法兰连接钢制截止阀与升降式止回阀》

③JB/T53174-94 《截止阀 产品质量分等》

④JB/T53165-92 《高压平衡截止阀 产品质量分等》

⑤GB/T587-93 《船用法兰青铜截止阀》

⑥GB/T590-93 《船用法兰铁制截止阀》

⑦GB8464-87 《内螺纹连接闸阀、截止阀、止回阀 通用技术条件》

⑧GB8465.2-87 《内螺纹连接闸阀、截止阀、球阀、基本尺寸 铁制截止阀》

截止阀的主要性能

①与比较，调节性能较好，但因阀杆不是从手轮中升降，不易识别调节量大小；

②流阻较闸阀、球阀、大；

③密封面较闸阀少；

④密封性一般比闸阀差，对含有机械杂质的介质，关闭阀门时，易损伤密封面；

⑤价格比闸阀便宜；

⑥适用于蒸汽介质；不宜用于黏度较大，带颗粒、易结焦、易沉淀的介质；旋塞阀闸阀
