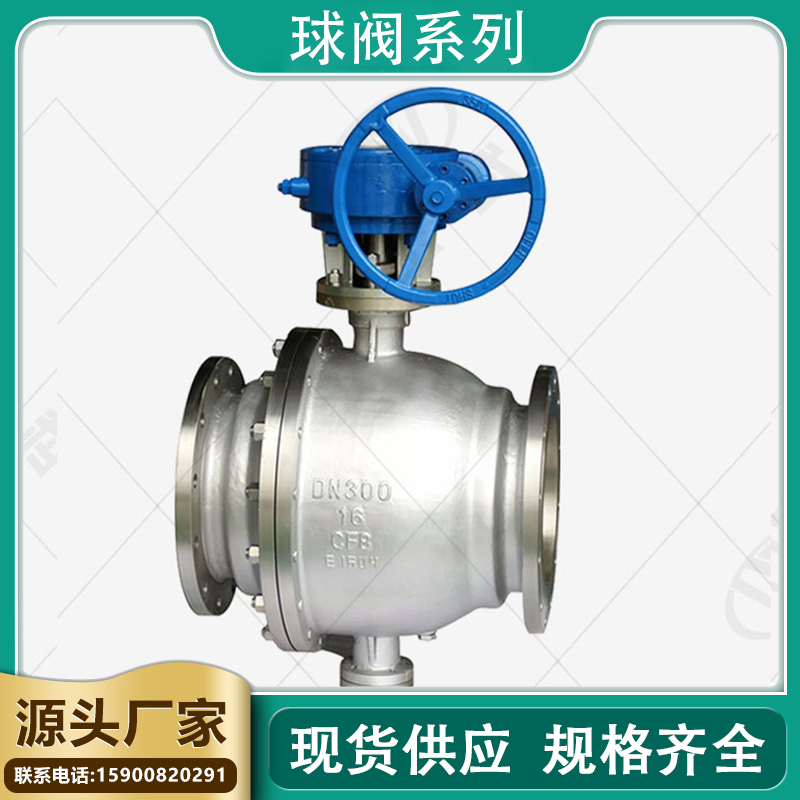

上海玉武阀门固定球阀的使用范围、制造标准及性能规范

上海玉武阀门固定球阀使用范围

固定球阀适用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质，广泛应用于化工、石油、天然气、冶金等行业。固定球阀的驱动方式为蜗轮蜗杆传动、手动、气动或电动。固定式球阀一般采用法兰连接，也可采用对焊连接。

上海玉武阀门固定球阀固定球阀的制造标准

标准项目 API美标系列 GB国标系列

设计规范 API 6D、API 608 GB/T 12237

压力温度等级 ASME B16.34 GB/T 9131

结构长度 ASME B16.10 GB/T 12221

法兰型式与尺寸 ASME B 16.47、API 605 GB/T9113、JB/T79

对焊接端 ASME B16.25 GB/T 12224

检验与试验 API 6D JB/T 9092

上海玉武阀门固定球阀固定球阀主要性能规范

试验压力

（MPa） 公称压力(MPa) 压力级(Class) JIS(MPa)

1.6 2.5 4.0 6.4 10.0 150 300 400 600 900 10K 20K

强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 10.2 15.3 23.1 3.1 7.8

密封试验 1.8 2.8 4.0 7.0 11.0 2.1 5.6 7.5 11.2 16.8 2.1 5.6

气密试验 0.5～0.7

工作温度 PTFE≤150℃　PPL≤300℃ 碳纤≤350℃

适用介质 C：水、油、蒸汽 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）
