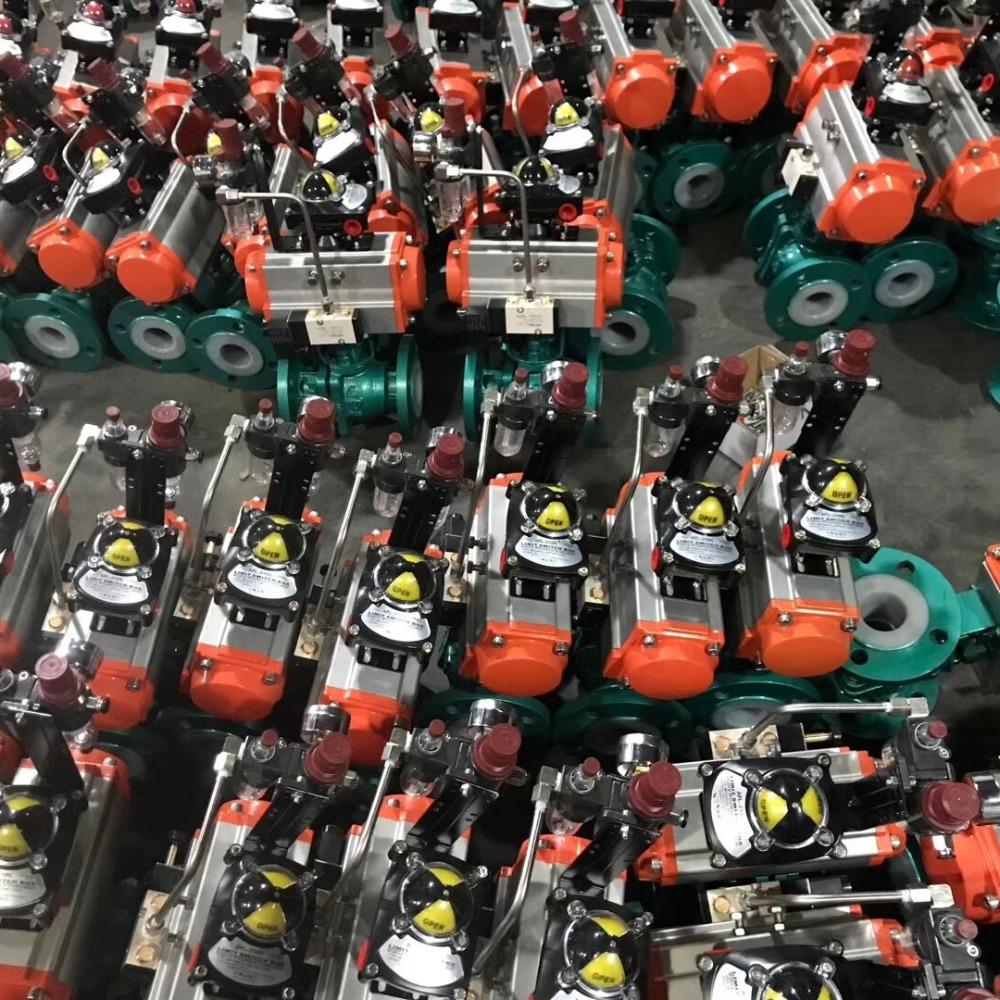

法兰衬氟气动球阀产品概述：
法兰衬氟气动球阀采用一体化结构，与气动执行器相配，造型美观、轻便宜人，拆装快捷，操作灵活，性能卓越，配套简单，流通能力大，广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业自动化系统中。
法兰衬氟气动球阀用途特点：
设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
全流量通径浮动球
采用ISO5211直接安装执行器的高平台设计
球阀与球体之间带防静电装置
双碟形弹片自动压紧填料设计
法兰衬氟气动球阀性能规范：
|
产品口径 |
15-200MM |
|
产品压力 |
1.0Mpa-2.5Mpa |
|
阀体材质 |
铸钢，全衬四氟 |
|
球体材质 |
铸钢，全衬四氟 |
|
密封材质 |
F46 |
|
适用温度 |
-29～+150℃ |
|
适用介质 |
水，气体，油品等 |
|
控制方式 |
开关型，调节型 |
|
驱动方式 |
手动、气动、电动 |
|
零件名称 |
材料 |
|||
|
阀体、阀盖 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
|
球体 |
2Cr13+氮化处理+46 |
304+46 |
316+46 |
316L+46 |
|
阀杆 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE |
|||
|
密封填料 |
V型聚四氟乙烯填料 |
|||
法兰衬氟气动球阀主要外形尺寸：
|
公称通径DN(mm) |
主要尺寸 |
法兰尺寸 |
|||||
|
PN1.6MPa |
|||||||
|
L |
H |
L1 |
D |
D1 |
D2 |
n-φd |
|
|
15 |
130 |
185 |
140 |
95 |
65 |
46 |
4-14 |
|
20 |
140 |
191 |
140 |
105 |
75 |
45 |
4-14 |
|
25 |
150 |
193 |
140 |
115 |
85 |
65 |
4-14 |
|
32 |
165 |
212 |
164 |
140 |
100 |
76 |
4-18 |
|
40 |
180 |
217 |
164 |
150 |
110 |
84 |
4-18 |
|
50 |
200 |
260 |
190 |
165 |
125 |
99 |
4-18 |
|
65 |
220 |
293 |
210 |
185 |
145 |
118 |
4-18 |
|
80 |
250 |
323 |
247 |
200 |
160 |
132 |
8-18 |
|
100 |
280 |
382 |
276 |
220 |
180 |
156 |
8-18 |
|
125 |
320 |
468 |
348 |
250 |
210 |
184 |
8-18 |
|
150 |
360 |
510 |
378 |
285 |
240 |
211 |
8-22 |
|
200 |
400 |
655 |
524 |
340 |
295 |
266 |
12-22 |
|
250 |
630 |
/ |
/ |
405 |
355 |
319 |
12-26 |
|
300 |
750 |
/ |
/ |
460 |
410 |
370 |
12-26 |
报价须知:
1、阀体参数：口径、工作压力、阀体材质、使用介质、连接形式等参数
2、执行器：执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式，气-关式)
3、可选附件：电磁阀、限位开关、二联件
请尽量详细提供关于衬氟气动球阀的参数,方便我公司技术人员为您准确选型。
