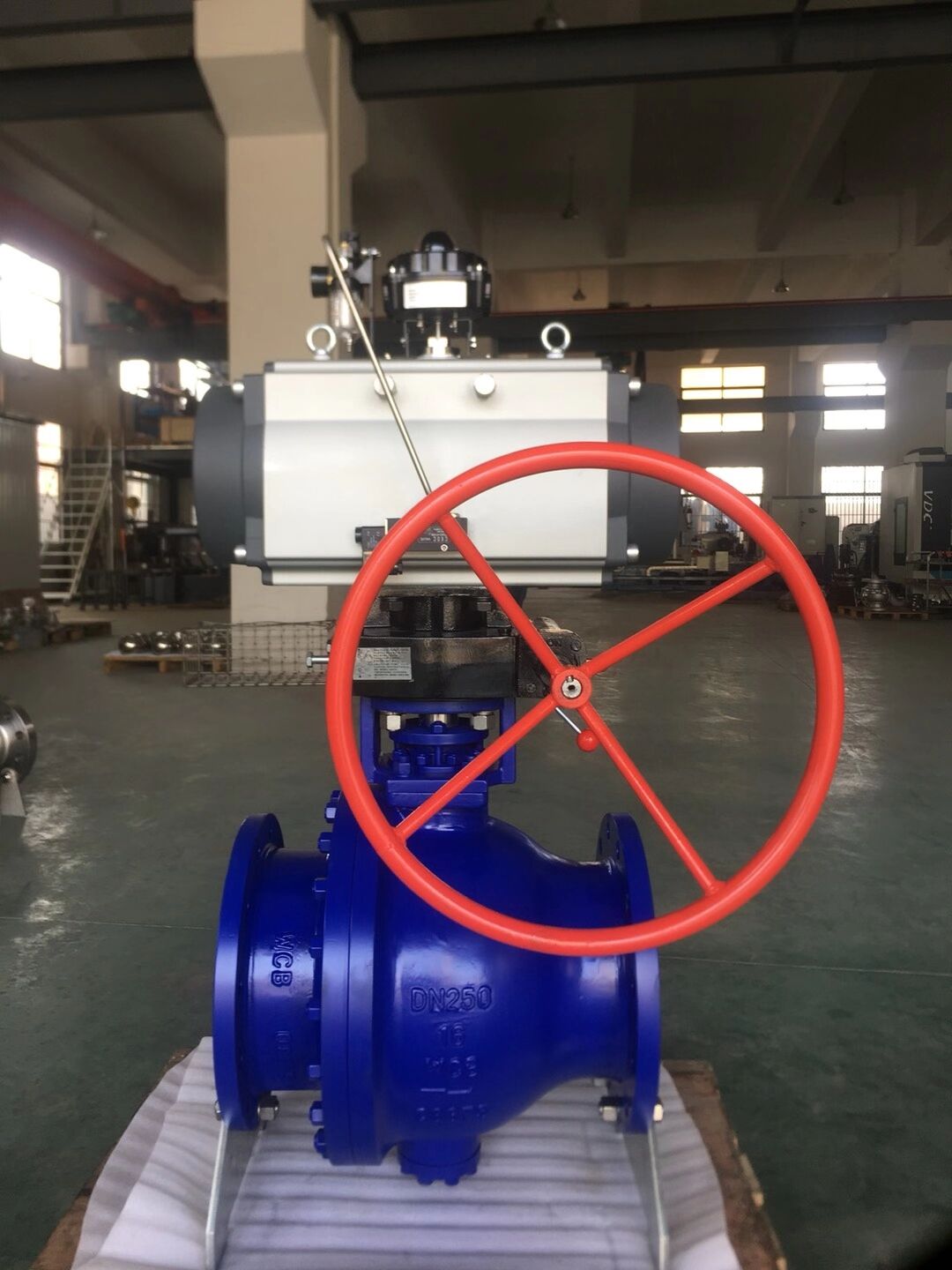

固定式气动球阀产品概述：
固定法兰气动球阀采用一体化结构，与ZMA气动执行器相配，造型美观、轻便宜人，拆装快捷，操作灵活，性能卓越，配套简单，流通能力大，广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业自动化系统中。
固定式气动球阀用途特点：
设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
可选用多种螺纹标准
全流量通径浮动球
采用ISO5211直接安装执行器的高平台设计
球阀与球体之间带防静电装置
双碟形弹片自动压紧填料设计
固定式气动球阀性能规范：
|
产品口径 |
50-500MM |
|
产品压力 |
1.6Mpa-25Mpa |
|
阀体材质 |
铸钢，不锈钢304，316，316L |
|
球体材质 |
铸钢，不锈钢304，316，316L |
|
密封材质 |
PTFE,PPL,合金钢 |
|
适用温度 |
-30～+400℃ |
|
适用介质 |
水，气体，油品等 |
|
控制方式 |
开关型，调节型 |
|
驱动方式 |
手动、气动、电动 |
| 固定式气动球阀主要外形连接尺寸： 单位：mm | |||||||||
|
DN |
D |
d |
K |
C |
L |
H1 |
H |
A |
n-d |
|
25 |
115 |
65 |
85 |
14 |
165 |
50 |
215 |
270 |
4-14 |
|
32 |
140 |
78 |
100 |
16 |
180 |
55 |
240 |
270 |
4-18 |
|
40 |
150 |
85 |
110 |
16 |
190 |
80 |
264 |
270 |
4-18 |
|
50 |
165 |
100 |
125 |
16 |
216 |
102 |
274 |
270 |
4-18 |
|
65 |
185 |
120 |
145 |
18 |
241 |
114 |
379 |
405 |
4-18 |
|
80 |
200 |
135 |
160 |
20 |
283 |
127 |
389 |
405 |
8-18 |
|
100 |
220 |
155 |
180 |
20 |
305 |
152 |
479 |
576 |
8-18 |
|
125 |
250 |
185 |
210 |
22 |
356 |
184 |
552 |
576 |
8-18 |
|
150 |
285 |
210 |
240 |
22 |
394 |
219 |
666 |
776 |
8-23 |
|
200 |
340 |
265 |
295 |
24 |
457 |
273 |
736 |
776 |
12-23 |
|
250 |
405 |
320 |
355 |
26 |
533 |
360 |
926 |
776 |
12-26 |
|
300 |
460 |
375 |
410 |
28 |
610 |
395 |
1059 |
1060 |
12-26 |
固定式气动球阀报价须知:
1、阀体参数：口径、工作压力、阀体材质、使用介质、连接形式等参数
2、执行器：执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式，气-关式)
3、可选附件：电磁阀、限位开关、二联件
请尽量详细提供关于固定式气动球阀的参数,方便我公司技术人员为您准确选型。
